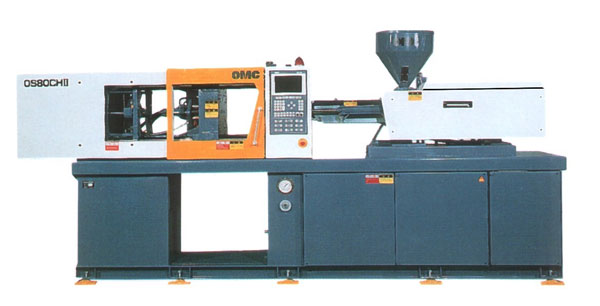

Технические параметры термопластавтомата OMC модель OS-80DH

Параметры	Единицы измерения	Величина
Узел замыкания
Система замыкания		двойная коленно-рычажная
Усилие замыкания прессформы	тонн	80
Ход подвижной плиты	мм	300
Габариты плит (Г х В)	мм	540 х 540
Расстояние между колоннами (Г х В)	мм	360 х 360
Диаметр колонн	мм	65
Высота формы мин.-макс.	мм	180 - 380
Макс. расстояние между плитами	мм	680
Ход гидровыталкивателя	мм	90
Усилие гидровыталкивателя	тонн	3,4
Система выталкивания		гидравлическая пяти-точечная
Узел впрыска
Модификация		i 05				i 08				i 11
Диаметр шнека	мм	20	22	25	28	25	28	32	36	28	32	36	40
Давление впрыска	кг/см²	3215	2657	2058	1640	3150	2511	1923	1519	3125	2392	1890	1531
Рабочий объём цилиндра	см³	31	38	49	61	63	79	103	130	89	116	146	181
Вес отливки (PS)	гр.	28	35	45	56	57	72	94	118	81	105	133	165
Объёмная скорость впрыска	см³/сек	85	103	133	166	88	111	145	183	86	113	143	176
Соотношение L/D шнека	мм/мм	20	20	20	20	20	20	20	20	20	20	20	20
Мощность пластикации (PS)	кг./час	22	27	37	52	30	42	60	83	35	51	70	93
Скорость шнека	об/мин	468				377				319
Усилие прижима сопла	тонн	5,2				5,2				5,2
Объем бункера	литр	30				30				30
Зоны управления температурой		3 + 1				3 + 1				3 + 1
Мощность машины и ёмкость гидробака
Мощность электродвигателя насоса	кВт	15				15				15
Мощность нагревателей	кВт	2,8	3,1	3,6	4,3	3,4	4,3	5,5	6,6	3,9	5,2	6,3	7,9
Общая потребляемая мощность	кВт	17,8	18,1	18,6	19,3	18,4	19,3	20,5	21,6	18,9	20,2	21,3	22,9
Емкость гидробака	литр	237				237				237
Габаритные размеры и вес машины
Габаритные размеры ДхШхВ	м	4 х 1,17 х 1,65				4 х 1,17 х 1,65				4,1 х 1,17 х 1,65
Вес нетто	тонн	3,1
